YHLS-I

YHLS-I,YHLS-1克特双向拉绳开关:

     一：概述：克特拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用.

拉线开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

 自动复位：动作后后能自动回到初始位置，可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

二：安装和调整:

YHLS-I,YHLS-1克特双向拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

 （注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）工作原理：

当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。

三：使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟。

四：结构特点：

1.本产品采用铝合金铸造壳体，强度高，重量轻。

2.外壳防护等级达到IP65，可在恶劣环境中长期工作。

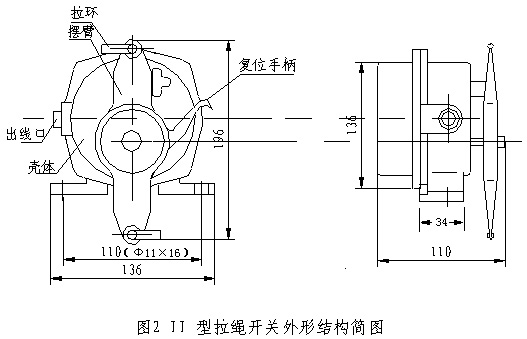

3.本产品动作灵敏，稳定性高，性能可靠，外形结构见图。

工作原理：

当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
