结构特征
连接器分别由插头部件和插座部件两个主体部件组成。插座部件安装在机台或其他需要交流电压为10KV、电流至500A及以下的设备上，由插头部件与电缆安装后，通过三根连接导电杆插入插座，将馈电输入需提供电源的设备上。另外用两个插头部件相连接起电缆间连接耦合作用，插头部件与电缆安装后，必须用专用环氧树脂冷浇注剂填料灌满插头内腔空间，待固化后方可使用。连接器电缆引入装置备有螺旋式与压条式两种，以备选用。
连接器具有绝缘性能高、插接快捷、操作方便、灵活可靠等特点，是目前过内最先进的矿用电缆连接器，适用于易燃、易爆、工作环境差的工作场所。
连接器外壳采用锡青铜铸造，具有较强的防锈和耐腐蚀性能。连接器绝缘件采用高性能、优良、稳定可靠的绝缘材料压制而成。

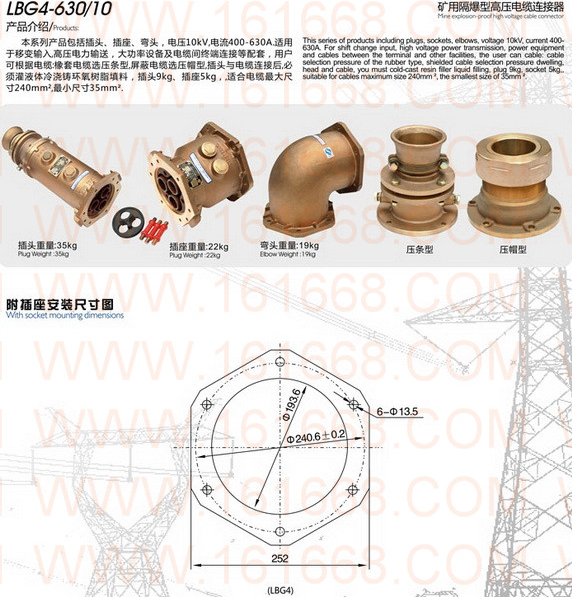

LBG4-630/10矿用隔爆型高压电缆连接器产品介绍
本系列产品包括插头、插座、弯头，电压10KV，电流400-630A。适用于移变输入，高压电力输送，大功率设备及电缆间终端连接等设备，用户可根据电缆，橡套电缆选压条型，屏蔽电缆选性压帽型，插头与电缆连接后，要灌液体冷浇铸环氧树脂填料，插头9KG、插座5KG，适合电缆最大尺寸240mm^2,最小尺寸35mm^2.
与系列产品相关的产品有LBG3-500/10型矿用隔爆型高压电缆连接器，LBG3-500/10型矿用隔爆型高压电缆连接器适用于煤矿井下及周围有煤尘、甲烷等爆炸性混合气体的环境中，可与引进高压设备开关箱、变压器、负荷开关及国常大功率开关、移变高压终端连接配套使用。在交流电压10KV、频率50Hz线路中，作为高压组合开关、负荷开关、变压器或电源输入、输出，也可作电缆与电缆间连接耦合装置。
