MGN7C滑块基本参数
直线导轨MGN7C，即在导轨截荷的相反方向给运动件施加一个机械的或液压的作用力(卸载力)，抵消导轨上的部分载荷，从而达到既保持导轨面问仍为直接接触，又减小导轨工作面的压力。一般卸载力取为运动件所受总重力的2／3左右。

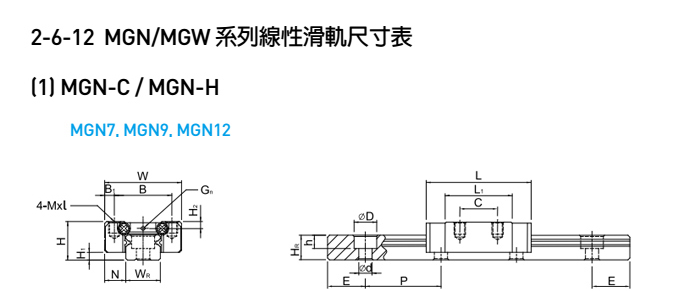

| 型号 | MGN7C | |
|---|---|---|
| 组件尺寸 | H | 8 |
| H1 | 1.5 | |
| N | 5 | |
| 滑块尺寸 | W | 17 |
| B | 12 | |
| B1 | 2.5 | |
| C | 8 | |
| L1 | 13.5 | |
| L | 22.5 | |
| K1 | - | |
| K2 | - | |
| G | - | |
| M×l | M2×2.5 | |
| T | - | |
| H2 | 1.5 | |
| H3 | - | |
| 基本动额定负荷 | C | 100 |
| 基本静额定负荷 | C0 | 127 |
| 容许静力矩 | MR | 0.48 |
| MP | 0.29 | |
| MY | 0.29 | |
| 重量 | kg/m | 0.01 |
产品规格说明：

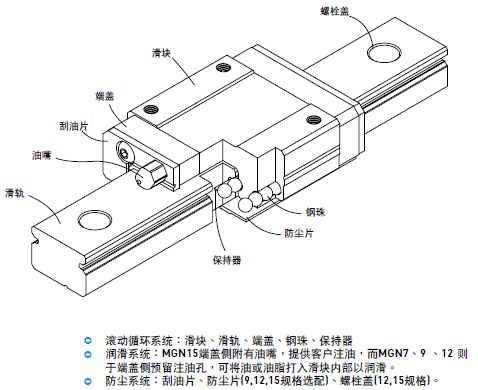

MGN系列非互换性型及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之精度需求，互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。
MGN直线导轨产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
