YT-522B1

用途
YT-522B1克特梳棉断条光电开关，是将红外光电检测器及控制器集于一体的改进型产品。本产品主要用于山东青岛、胶南等梳棉机生产厂配套使用，对梳棉过程中出现的断条，荡条或堵口等情况，均能自动进行停车控制。
开关具有性能稳定，抗干扰能力强，体积小、安装接线调试方便等优点。
开关装有延时调接电位器。工作指示灯与动作指示灯。并装有快车启动功能，有启动按钮及发光二极管指示灯。

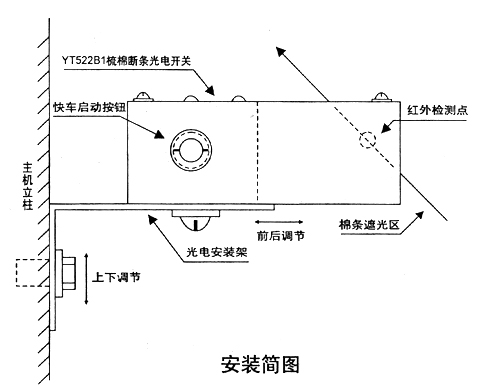

结构简图

技术参数
1、工作环境：AC12V
2、使用环境：0～45℃；温度≤85%
3、工作方式 ：对射、亮动、延时吸合、连续工作
4、检测真径：≥φ8mm
5、允许背照：白炽灯≤10000LX 太阳光≤50000LX
6、输出容量：ACC22OV：2A
7、延时时间：0～10秒可调；出厂整定3秒
工作原理
由红外发光管出一束调制红外光，被光敏三级管接收后，经过放大、整行、延时后驱动继电器吸合，当光路中有物体遮光时，或连续间段遮光时，则继电器不吸合。
安装使用
1.开关的安装位置由主机厂或用户自定，但须使棉条能遮住光路。
2.开关上的二个M6安装孔相距50MM，支架上的孔距尺寸相同。
3.接线色标
301（红线）、302号（黑线）-AC12V电源输入
301（红线）、305号（兰线）-常开触点输出
4.接通电源后，电源提示灯亮，透光时，动作指示灯亮，遮光时动作指示灯灭，试验动作正常后，将相应输出触点接入主机控制回路。
5.经常保持发射头与收头的清洁，须用软刷除去飞花积尘。
6.快本启动，本开关装有快车启动按钮，按一下些按钮，能自动延时10秒钟左右后才使输出继电器触点发生转换，以在启动快车时，不再需要进行遮光处理，只要按一下按钮，相对的提示灯亮后，即可直接启动快车。开关在刚接通电源时，不按按钮也有些功能。
延时时间
0～10秒可调，出厂整定在3秒，一般情况下请用户不要调节，调节时需打开面板，在快车启动指示灯不亮时调整，顺时针转动为时间增加。
