KS-G21

KS-G21克特色标光电传感器采用光发射接受原理，发出调制光，接收被检测物体的反射光，并根据接收光信号的强弱来区分不同物体的色谱、颜色，或判别物体的存在与否。在包装机械、印刷机械、纺织机械及造纸机械的自控系统中作为传感器与其它仪表配套使用，对色标或其它可作为标记的图案色块、线条，或对物体的有无进行检测，可实现自动定位、辩色、纠偏、对版、计数等功能。

KS-G21克特色标光电传感器融合光学技术、半导体电子技术、调制解调技术于一体，具有灵敏度高、响应速度快、抗背景光干扰及电磁谐波干扰能力强等特点，且有结构紧凑、外型美观、调试简便、定位准确等优点。

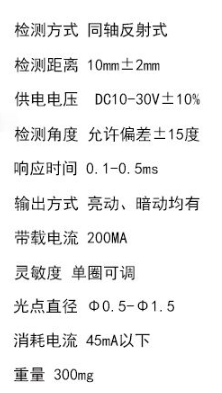

检测方式：同轴反射型

电源电压：10-30V直流 波10%以下（P-P）

品牌：克特

消耗电流：≤45mA

检测距离：10mm

光源 ：红绿光  兰绿光 白兰光 红白光    红兰 白绿可选

光点:￠1.5mm--0.5mm可选

开关速度：2K HZ以上

输出电流：≤200mA    输出：NPN

输出方式：亮动 暗动可选

动作指示：LED 红色1P67防尘、防潮抗外光  灯泡10000LUX 太阳光100000LUX

使用温度：工作0-70度 保存-25度--80度

耐振动 10--55HZ复振幅1.5mm    XYZ三方向各2小时

电线2M长，重量300G

外壳：塑料灰色   光头26mm 高63mm*宽60mm   螺丝3*2   螺丝孔距25mm

接线：红 接直流电源正  兰接负 黑色接输出信号常开 白色接输出信号常闭

1、光 源：红、绿、蓝、白

2、输出方式：NPN ；

3、响应时间：50uS；

4、检测距离：10mm ；

5、检测方式；同轴反射式

6、输出电流：< 200mA；

7、输出电平：低电平（通）<1.5V；高电平(断) -0.7V (RL=∞) ；

8、工作电源：10～30VDC

9、保护功能：极性反相保护、负载短路保护、温度自动补偿 ；

10、工作环境：温度：～50℃，日照<1000Lux；

11、外型尺寸：23mm x 40mm x 56mm。
