标准型
| 形状 | 检测 距离 | 连接方式 | 导线 规格 | 型号 | ||
|---|---|---|---|---|---|---|
| 动作模式：NO | 动作模式：NC | |||||
屏蔽  | M8 | 2mm | 导线引出 (2m) | 氟 树 脂 | E2ER-X2D1 2M * | E2ER-X2D2 2M * |
| M12接插件 中继(0.3m) | E2ER-X2D1- M1TGJ 0.3M | E2ER-X2D2- M1TGJ 0.3M | ||||
| M12 | 3mm | 导线引出 (2m) | E2ER-X3D1 2M * | E2ER-X3D2 2M * | ||
| M12接插件 中继(0.3m) | E2ER-X3D1- M1TGJ 0.3M | E2ER-X3D2- M1TGJ 0.3M | ||||
| M18 | 7mm | 导线引出 (2m) | E2ER-X7D1 2M * | E2ER-X7D2 2M * | ||
| M12接插件 中继(0.3m) | E2ER-X7D1- M1TGJ 0.3M | E2ER-X7D2- M1TGJ 0.3M | ||||
| M30 | 10mm | 导线引出 (2m) | E2ER-X10D1 2M * | E2ER-X10D2 2M * | ||
| M12接插件 中继(0.3m) | E2ER-X10D1- M1TGJ 0.3M | E2ER-X10D2- M1TGJ 0.3M | ||||
| 规格 | M8 | M12 | M18 | M30 | |
|---|---|---|---|---|---|
| 屏蔽 | 屏蔽 | ||||
| 型号 | E2ER-X2D□ | E2ER-X3D□ | E2ER-X7D□ | E2ER-X10D□ | |
| 检测距离 | 2mm±10% | 3mm±10% | 7mm±10% | 10mm±10% | |
| 设定距离*1 | 0～1.6mm | 0～2.4mm | 0～5.6mm | 0～8mm | |
| 应差 | 检测距离的15%以下 | 检测距离的10%以下 | |||
| 可检测物体 | 磁性金属(非磁性金属的检测距离较短。参照“特性数据”→样本) | ||||
| 标准检测物体 | 铁8×8×1mm | 铁12×12×1mm | 铁18×18×1mm | 铁30×30×1mm | |
| 响应频率 *2 | 1.5kHz | 1kHz | 0.5kHz | 0.4kHz | |
| 电源电压 | DC10～30V 含波动(p-p) 10% | ||||
| 漏电流 | 0.8mA以下 | ||||
| 控制输出 | 开关容量 | 3～100mA | |||
| 剩余电压 | 3V以下(负载电流100mA、导线长2m时) | ||||
| 指示灯 | D1型： 动作指示(红色)、设定指示(绿色) D2型： 动作指示(红色) | ||||
| 动作模式 (检测物体靠近时) | D1型： NO D2型： NC 详情请参阅“输入输出段电路图”中的时序图→样本 | ||||
| 保护电路 | 浪涌吸收、负载短路保护 | ||||
| 环境温度范围 | 工作时：-25～+70℃ 保存时：-40～+85℃(不结冰、不凝露) | ||||
| 环境湿度范围 | 工作时、保存时：分别为35～95%RH(不凝露) | ||||
| 温度的影响 | -25～+70℃的温度范围 内+23℃时，检测距离的 ±15%以内 | -25～+70℃的温度范围内+23℃时， 检测距离的±10%以内 | |||
| 电压的影响 | 在额定电源电压的±15%范围内，额定电源电压时，检测距离的±1%以内 | ||||
| 绝缘电阻 | 50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间 | ||||
| 耐压 | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | ||||
| 振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | ||||
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 10次 | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保护构造 | IP67(IEC60529)、IP67G(JIS C 0920 附录1) 欧姆龙耐油零件评估基准*3 合格 切削油种类 JIS K 2241:2000规定的切削油剂、温度35℃以下 | ||||
| 连接方式 | 导线引出型(标准导线长 2m)，接插件中继型(标准导线长 300mm) | ||||
| 重量 (包装 状态) | 导线 引出型 | 约65g | 约75g | 约145g | 约215g |
| 接插件 中继型 | 约30g | 约40g | 约90g | 约155g | |
| 材质 | 情况 | 不锈钢(SUS303) | 黄铜 镀镍 | ||
| 检测面 | 聚对苯二甲酸丁二醇酯(PBT) | ||||
| 紧固螺母 | 黄铜 镀镍 | ||||
| 齿形 防松垫圈 | 铁 镀锌 | ||||
| 附件 | 使用说明书 | ||||
导线引出型

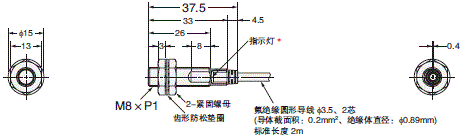

E2ER-X2D□
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)

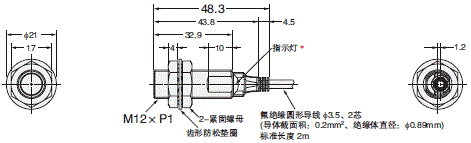

E2ER-X3D□
E2ERZ-X2D□
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)
E2ER-X7D□
E2ERZ-X4D□
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)
E2ER-X10D□
E2ERZ-X8D□
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)
安装孔加工尺寸

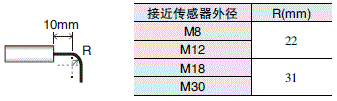

导线引出部的弯曲R
接插件中继型

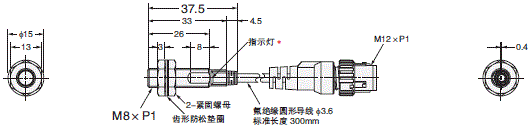

E2ER-X2D□-M1TGJ
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)

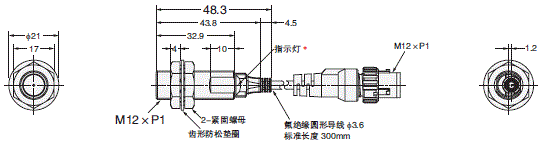

E2ER-X3D□-M1TGJ
E2ERZ-X2D□-M1TGJ
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)

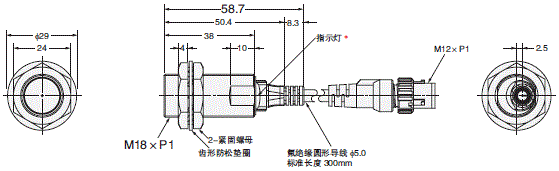

E2ER-X7D□-M1TGJ
E2ERZ-X4D□-M1TGJ
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)

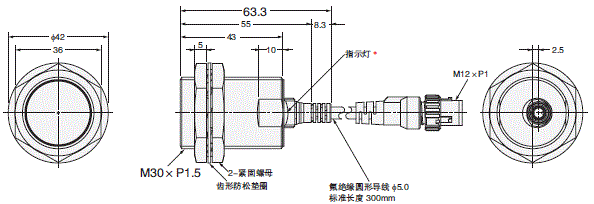

E2ER-X10D□-M1TGJ
E2ERZ-X8D□-M1TGJ
*D1型：动作指示灯(红色)、设定指示灯(绿色)
D2型：动作指示灯(红色)
安装孔加工尺寸

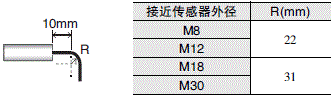

导线引出部的弯曲R
