HAL-12-110

克特速度开关工作原理

使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。

当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速仪表和测速仪表，在转速表里设定好齿数，转速表就可以反应出轴的转速。

主要结构功能与特点

（1）克特速度开关ZSS-240FB系列由主机（控制仪表箱）和非接触式传感器组成。

（2）本装置采用接近开关检测从动滚筒线速度（即输送带速度），为非接触式检测。

（3）控制仪表可显示输送带的即时带速和转速。

（4）控制仪表面板显示输送机运行状态：打滑、重打滑，打滑输出和重打滑输出。

（5）开关量输出：由继电器接点给出打滑和重打滑的报警信号。

（6）模拟量输出：4-20mA与上位机或可编程序控制器联网，参与集中控制。

（7）用户编程：用户可以随时输入或修改并且长期保存相关参数，以适应用户的不同设备和具体的工况。

安装说明

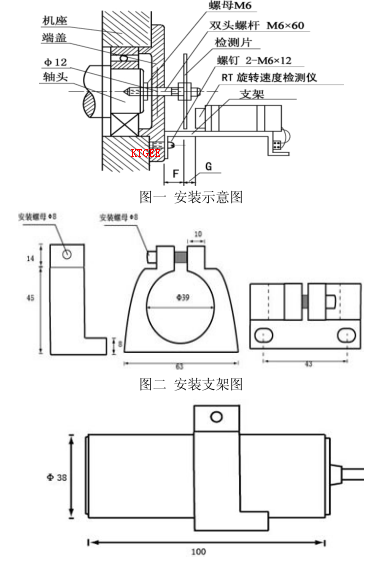

所有的传动装置，如螺旋输送机、提升机、皮带输送机、拉链机、破碎机等都应在其被传动轴处

(机器尾端)进行安装，见图一。

注意：安装示意图中旋转速度监测仪的安装位置视具体情况而定，不必拘泥于此图，在不影响正常工作的提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。

机械安装工序：

l、拆下端盖，在端盖中心钻≥Φ12 孔，在端盖下部钻Φ5.l 孔、攻丝 M6(与旋转速度监测仪支架两孔相配套加工)后用螺丝固定端盖与支架。

2、在轴头上钻Φ5.1 孔，攻丝 M6、深 10~15mm。

3、旋紧双头螺杆。

4、装端盖。

5、装检测片，F≥20mm 并用螺母固定。

6、安装旋转速度监测仪、调整 G=4mm。

有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转速度监测仪的探头平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意 F 的距离)。电器接线：RT 型旋转速度监测仪和中间继电器串联使用（参见电气接线图）中间继电器线圈耐压220V。

检测片：材料普通铁皮、叶片数量为 2 叶、检测片尺寸 100×10×2mm。

跳脱时间参考公式：T（跳脱时间）＞［60 ×3（恒定值）］÷［检测片数×被传动转数］

图三 机械外形图注意事项

1、如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意的距离。

2、安装距离在 4mm 左右，防止外部原因造成 G 变动。

3、配备的中间继电器和HAL-12-110型旋转速度监测仪串接。中间继电器二副常开触点并联，增大电流容量。

4、副转动轴较慢时可把跳脱时间调长即可。

技术参数

工作电源：220VAC±15％

品牌：克特

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：≤90%

外型尺寸：Φ38×105mm

重量：0.1Kg

防护等：IP66

检测速度范围：1~220 转//分

跳脱时间：3-18

响应时间：<2mS

检测间距 H2：≤8mm
