【生产品牌】：克特
【产品名称】：接近开关
【规格型号】：LJ12A3-4-Z/BX
【外型尺寸】：圆柱直径12mm（毫米），总长52mm
【检出方式】：电感式（线长1.5米）
【检测距离】：4mm（毫米）
【工作电压】：DC 6-36V
【输出形式】：NPN三线常开

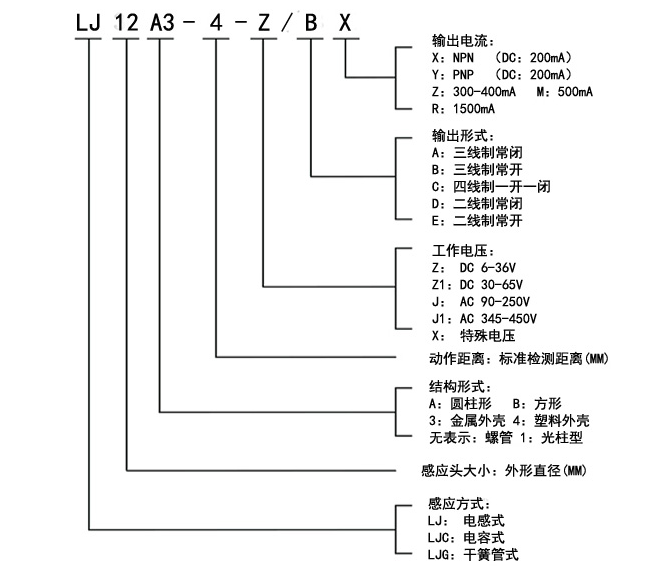

型号含义
LJ12A3-4-Z/BX克特电感式接近开关工作原理
电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
| 安装方式 | 非屏蔽式 | |||
| 型号 | 直流型 | NPN | NO | LJ12A3-4-Z/BX |
| NC | LJ12A3-4-Z/AX | |||
| NO+NC | LJ12A3-4-Z/CX | |||
| PNP | NO | LJ12A3-4-Z/BY | ||
| NC | LJ12A3-4-Z/AY | |||
| NO+NC | LJ12A3-4-Z/CY | |||
| 二线 | NO | LJ12A3-4-Z/EX | ||
| NC | LJ12A3-4-Z/DX | |||
| 交流型 | 二线 | NO | LJ12A3-4-J/EZ | |
| NC | LJ12A3-4-J/DZ | |||
| 三线 | NO+NC | |||
| 检测距离 | 4mm ± 10% | |||
| 设定距离 | 0—3.6mm | |||
| 品牌 | 克特 | |||
| 检测物体 | 磁性金属（非磁性金属时检测距离减小） | |||
| 标准检测物体 | 铁15*15*1mm | |||
| 响应频率 | DC:0.5kHz AC:25Hz | |||
| 电源电压 | 直流型：DC12—24V(6-36V)脉动（P-P）10%以下， 交流型：AC110—220V(36—250V)50/60Hz | |||
| 耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 | |||
| 电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 | |||
| 消耗电流 | N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下 | |||
| 控制输出 | N.P型：300mA以下，D型：200mA以下，A型：400mA以下 | |||
| 回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护，A型：浪涌吸收 | |||
| 环境温、湿度 | 动作时、保存时：各-30—+65℃ （不结冰、不结霜），动作时、保存时：各35—95%RH | |||
| 温度的影响 | 温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内 | |||
| 绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 | |||
| 材质 | 外壳：黄铜镀镍 检测面：ABS | |||
| 保护构造 | IP67（IEC规格） | |||
LJ12A3-4-Z/BX克特接近开关的用途
1、接近开关用于尺寸控制金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积称重传感器。
2、接近开关用于检验距离检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。
3、接近开关可用于检测物体存在有否；检测生产包装线上有无产品包装箱；检测有无产品零件。
4、转速与速度控制控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。
5、识别对象根据载体上的码识别是与非压力传感器。
6、计量控制产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。
7、检测异常检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机危险区报警；安全扶梯自动启停。
8、信息传送ASI（总线）连接设备上各个位置上的传感器在生产线（50-100米）中的数据往返传送等。
9、计数及控制检测生产线上流过的产品数；高速旋转轴或盘的转数计量；零部件计数位移传感器。
