FS-V11

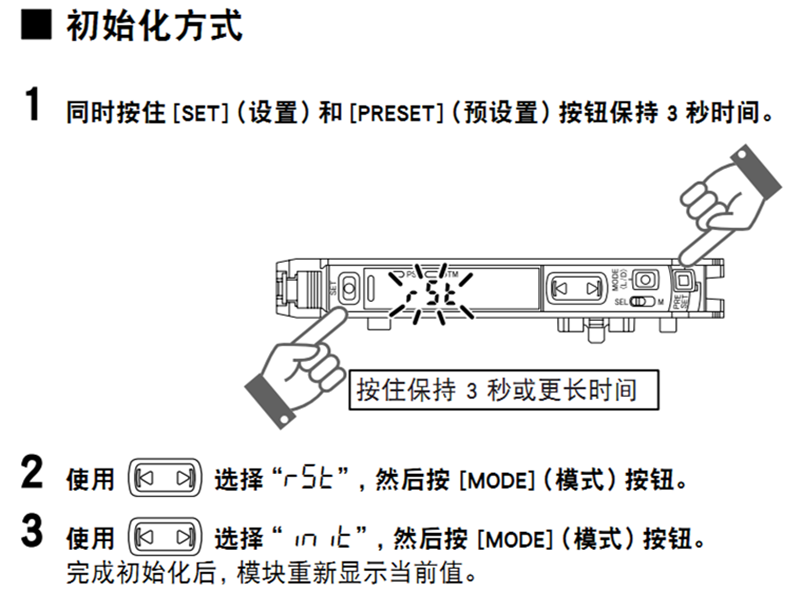

FS-V11传感器调整方法 这个是传感器的型号，FS-V11的是 NPN型，而FS-V11P是PNP型。 FS-V11的棕色线接在正极24V上， 蓝色线接在负极0V上，黑色线是信 号线，接在控制线圈负载的负极性 动作指示灯，当红灯亮时， 黑色信号线有 输出电压。 数值显示， 显示测量的 数值及设定 的数值。 手动键， 用于加减 数值和模 式的选择。 棒状灯，在正常动作 测定时，显示光的强 弱;在模式选择时， 显示光的强弱类型及 延迟类型。 SET键，即 自动设定 键，用于 自动设定 阀值。 MODE键，即 模式选择键， 用于显示数据 和模式之间的 切换。 型号判别 按钮功能 输出选择 开关，有 light 显示数据1234 123P 1234 -HLD -HLD 123P 受光量显示值，显示当前检测到 的光量数值，会随着光纤感受到 的光的强度的变化而变化，最大 值为4095，最小值为0。 每快速按一次模式选择键，就会 在上面的4种状态下切换一次。 额定增益显示，即光量的比例值的显示， 例如:测定值=设定值时，显示100%;测 定值2=设定值时，显示50%;测定值=设 定值2时，显示200%，也就是进行一个 换算，测定值相当于设定值的百分之几， 比例值能够反映出来Light on或Dark 作的信号是否稳定。锁定动作 同时按住手动键的上键和MODE键，或同时按 住手动键的下键和MODE键 3秒以上，当显示 Loc时，即锁定完成。 重复上述步骤，当显示unL时，即解除锁定完成。 光源强度和计时器的模式选择 按住MODE键 3秒以上，即进入到光源强度和延迟时 间的模式选择中，先默认进入到光源强度选择模式， 用上下键选择光源模式，有FINE，TURBO和SUPER 这3种模式，FINE是在短的检测距离中检测微小差异 时使用，TURBO是在FINE模式的检测距离不足时使 用，SUPER是在环境严苛如有灰尘时使用。 再快速按MODE键一次，即进入到延迟时间的模式选 择中，有OFF，10ms和40ms 这3种模式。 再快速按MODE键一次，就回到了受光量的当前显示。 灵敏度设定一、两点自动设定法 光弱的时候，按下SET键，然后光强的时候， 按下SET键，放大器就会自动计算设定值， 设定值=(光弱的值+光强的值)2例如:光弱的时候数值是500，光强的时候 数值是1500，那么在两点自动设定操作后， 放大器自动计算出来的设定值就是1000， 检测到的光小于1000的时候，Dark on就会 有输出信号，检测到的光大于1000的时候， Light on就会有输出信号。 二、手动微调设定值 在显示受光量当前数值时，按上下键，数值闪烁， 马上再按上下键时，就会加减设定值的数值。 在显示增益比例值时，按上下键，比例值闪烁，马 上再按上下键时，就会加减比例值，同时自动换算 设定值，当比例值=100%时，检测的光量值刚好等 于设定值，输出信号就会不稳定，时有时无;当比 例值大于110%时，设定值就会变化并且小于实际 光量值，使得Light on信号稳定;当比例值小于 90%时，设定值也会变化并且大于实际光量值，使 得Dark on信号稳定。 例:当前光量为500，设定值也是500，那么比例值 就会显示100%; 当前光量为500，设定值是1000，那么比例值 就会显示50%; 当前光量为1000，设定值是500，那么比例值 就会显示200% 按SET键 按上下键可 调整设定值 和比例值
