口罩机_克特_光纤传感器_选用_选型_口罩到位检测_作用

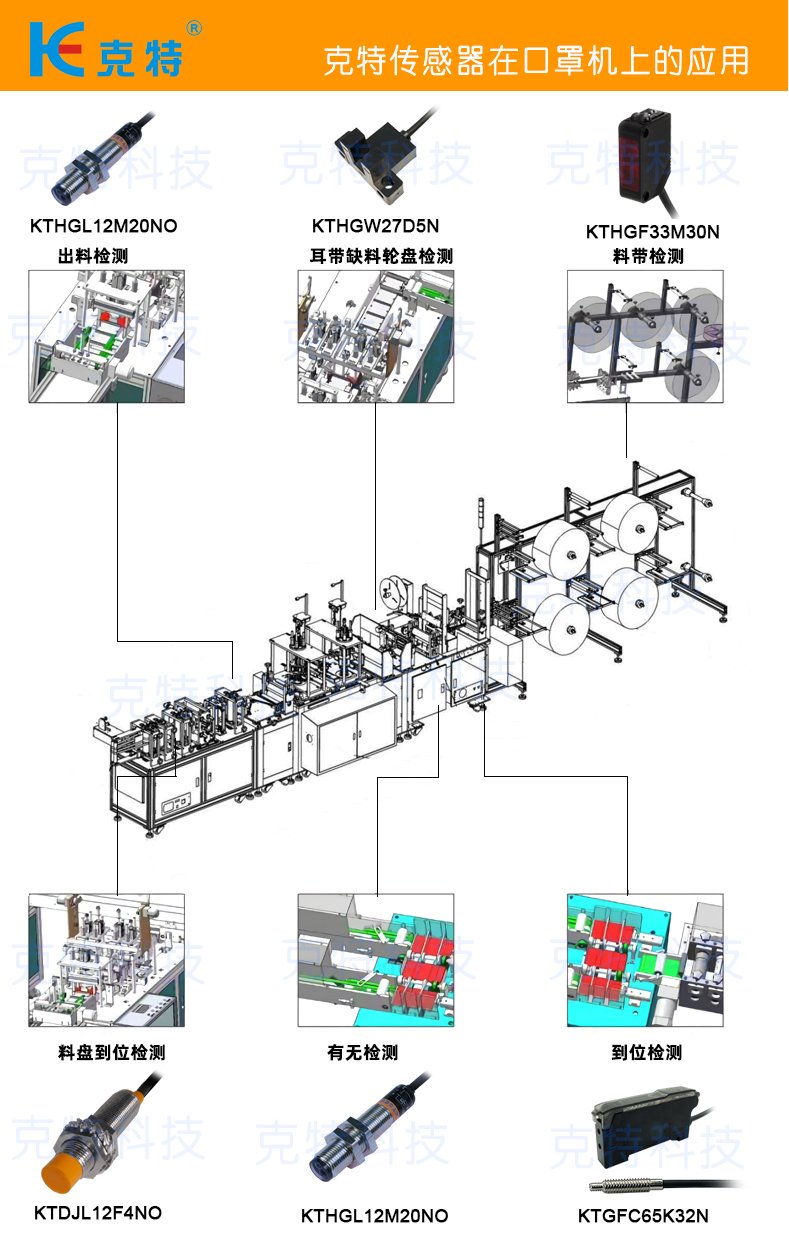

口罩到位检测一般选用3个克特光纤传感器及线

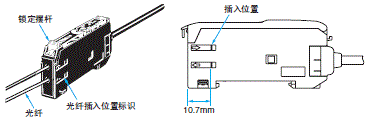

克特光纤传感器安装
抬起保护罩,按照克特光纤传感器侧面的插入标记插入光纤,然后按下锁定扳钮。

E3X-NA 注意事项 18

注: 同轴型等光纤单元的一侧有投光侧显示时,请将有投光侧显示的元件插入投光部。

克特光纤传感器单元拆装
抬起保护罩,将锁定扳钮向上扳,即可拔出放大器单元。

E3X-NA 注意事项 20

注: 为维持光纤的特性, 请在确定锁定解除后再拔下光纤。

 克特光纤传感器单元拆/装时的注意
克特光纤传感器的锁定及解锁请在-10~+40°C的温度范围内进行。

光源(发光波长)红色4元素发光二极管 (624nm)
电源电压DC12~24V±10% 波动 (p-p) 10%以下
品牌克特
控制输出开路集电极输出型(NPN)
负载电源电压26.4V以下、负载电流50mA以下(残留电压:1V以下)
入光时ON/避光时ON 切换式
响应时间动作、复位:各200μs以下 *1

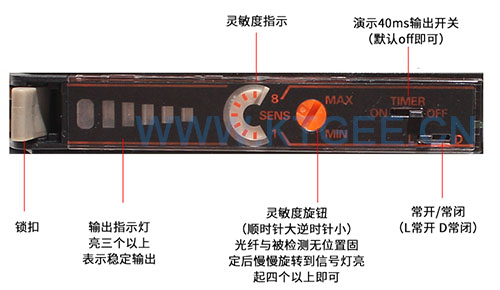

灵敏度调整8转动全回转旋钮(带指示器)
保护回路电源逆接保护、输出短路保护
定时器功能无定时器、带有OFF延时定时器
开关切换式(定时器时间:固定为40ms)
防止相互干扰最多5台(光同步式) *2
使用环境照度受光面照度 白炽灯:10,000lx以下、太阳光:20,000lx以下
连接台数最多16台(环境温度规格因连接台数而异)
环境温度工作时:连接1~3台时:-25~+55°C、连接4~11台时:-25~+50°C、连接12~16台时:-25~+45°C
保存时:-30~+70°C (无结冰、结露)
环境湿度工作时:35~85%RH
保存时:35~95%RH
(无结露)
绝缘电阻20MΩ以上(DC500V兆欧表)
耐电压AC1,000V 50/60Hz 1min *3
振动(耐久)10~55Hz 双振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)500m/s2 X、Y、Z各方向 3次
